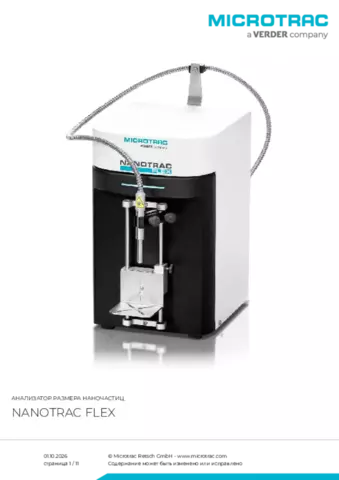

NANOTRAC Flex от Microtrac-это очень гибкий анализатор размера наночастиц, основанный на динамическом светорассеянии (ДСР), который предоставляет информацию о размере частиц, концентрации и молекулярной массе. Это позволяет проводить более быстрые измерения с надежной технологией, более высокой точностью. Все это объединилось в компактный анализатор ДСР с революционным фиксированным оптическим зондом. Благодаря уникальной и гибкой конструкции зонда и использованию лазерного усиленного метода обнаружения в NANOTRAC FLEX пользователь может выбрать подходящий сосуд в качестве ячейки образца, что позволяет проводить анализ для любого применения. Эта конструкция также позволяет измерять образцы в широком диапазоне концентраций, мономодальные или мультимодальные образцы, все без предварительного знания распределения частиц по размерам. Это стало возможным благодаря использованию метода частотного спектра мощности (ЧСМ) вместо классической фотонной корреляционной спектроскопии (ФКС).
Уникальная конструкция гибкого зонда NANOTRAC позволяет измерять только одну каплю, что требует минимального объема образца. Зонд также легко помещается в пробирку Эппендорфа объемом 1,5 мл ® . С помощью NANOTRAC FLEX каждый сосуд можно использовать в качестве измерительного сосуда, и нет необходимости в каких-либо кюветах. Это позволяет использовать зонд либо на линии, либо в линии для мониторинга роста частиц во время реакции. Во время реакции дисперсия либо течет, либо перемешивается. Дисперсионное движение затенит броуновское движение, и измерение динамического светорассеяния обычно невозможно. Для измерения в перемешиваемых или движущихся жидкостях можно использовать FlowGuard. Этот специальный колпачок для наконечника зонда NANOTRAC FLEX создает вокруг зонда оболочку, которая защищает измерительную поверхность от турбулентного потока. Отверстие обеспечивает постоянный контакт с образцом, одновременно замедляя движение перемешивания на границе раздела зонда. Такая конструкция обеспечивает точное распределение частиц по размерам, характерное для суспензии за пределами корпуса. Эта конструкция зонда позволяет измерять образцы в широком диапазоне концентраций, мономодальные или мультимодальные образцы, все без предварительного знания распределения частиц по размерам. Зонд также очень легко и быстро очищается между измерениями образцов любого типа. Кроме того, пользователь может выбрать из широкого спектра измерительных ячеек, чтобы удовлетворить потребности для любого применения.
The STABINO ZETA provides very fast, precise, and reproducible zeta potential measurements due to its high resolution and data point density, respectively. The STABINO ZETA can measure the zeta potential of particles in a range of 0.3 nm to 300 µm, with a concentration range of up to 40% by volume.
Thanks to the unique measurement technology, the STABINO ZETA can determine five parameters simultaneously within a few seconds. In combination with Microtrac’s DLS analyzer, NANOTRAC FLEX, the size can be measured at the same time, in the same sample.
In addition, the STABINO ZETA has a built-in titration function where all the parameters are analyzed simultaneously at every dosage step. The determination of the isoelectric point is one of the possibilities of titration and is completed within a few minutes.
Универсальность-это большая сила метода динамического светорассеяния (ДСР). Это делает метод пригодным для различных применений как в научных исследованиях, так и в промышленности, таких как фармацевтические препараты, коллоиды, микроэмульсии, полимеры, промышленные минералы, чернила и многое другое.
фармацевтические препараты
эмульсии
сталь
Чтобы найти лучшее решение для вашего применения в определении размера частиц, посетите нашу базу данных применений
The DIMENSIONS LS software comprises five clearly structured Workspaces for easy method development and operation of the NANOTRAC instrument. Results display and evaluation of multiple analyses are possible in the corresponding workspaces, even during ongoing measurements.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Метод | Эталонный метод обратного рассеяния с лазерным усилением |
| Модель вычислений | Быстрое преобразование Фурье -Спектральная плотность мощности |
| Угол измерения | 180° |
| Диапазон измерения | 0,3 нм - 10 мкм |
| Ячейка Образца | Внешний зонд на месте эксплуатации |
| Анализ Дзета-потенциала | нет |
| Измерение молекулярной массы | да |
| Диапазон молекулярных масс | <300 Да - > 20 x 10^6 Да |
| Диапазон температур | +4°C - +90°C |
| Точность температуры | ± 0.1°C |
| Рядом с линией / в линии возможность измерения | да |
| Воспроизводимость (размер) | =< 1% |
| Объем образца для измерения размера | одна капля – ∞ |
| Измерение концентрации | да |
| Концентрация образца | до 40 % (зависит от образца) |
| Жидкость-носитель | Вода, полярные и неполярные органические растворители, кислоты и основания |
| Лазер | 780 нм, 3 МВт |
| Влажность | 90 % без конденсации |
| Размеры (Ш x В x Г) | 180 x 300 x 260 мм |
Оптическая конструкция анализатора размера наночастиц NANOTRAC FLEX представляет собой зонд, содержащий оптическое волокно, соединенное с Y-разветвителем. Лазерный луч фокусируется на объеме образца на границе раздела канала зонда и дисперсии. Сапфировое окно с высокой отражательной способностью отражает часть лазерного луча обратно на фотодиодный детектор. Лазерный свет также проникает в дисперсию, и рассеянный свет частицы отражается на 180 градусов назад к тому же детектору. Рассеянный свет от образца имеет низкий оптический сигнал относительно отраженного лазерного луча. Отраженный лазерный луч смешивается с рассеянным светом образца, добавляя высокую амплитуду лазерного луча к низкой амплитуде необработанного сигнала рассеяния. Этот метод обнаружения с лазерным усилением обеспечивает до 106 раз большее отношение сигнал / шум, чем другие методы ДСР, такие как фотонная корреляционная спектроскопия (ФКС) и нанотрекинг (НТ). Быстрое преобразование Фурье (БПФ) усиленного лазером сигнала обнаружения приводит к линейному частотному спектру мощности, который затем преобразуется в логарифмическое пространство и деконволютируется для получения результирующего распределения частиц по размерам. В сочетании с лазерным усиленным обнаружением этот расчет спектра частотной мощности обеспечивает надежный расчет всех типов распределений частиц по размерам – узких, широких, моно - или мультимодальных-без необходимости в априорной информации для подгонки алгоритма, как это происходит для ФКС. Метод обнаружения с лазерным усилением Microtrac не подвержен влиянию аберраций сигнала из-за загрязнений в образце. Классические приборы ФКС должны либо фильтровать образец, либо создавать сложные методы измерения, чтобы устранить эти аберрации сигнал
1. Детектор | 2. Отраженный лазерный луч и рассеянный свет | 3. Сапфировое окно | 4. Y-лучевой делитель | 5. Линзы с градиентным показателем преломления | 6. Образец | 7. Лазерный луч в оптоволокне | 8. Лазер
1. Оценить распределение по размерам | 2. Рассчитать расчетный размер частиц | 3. Рассчитать погрешность в размере частиц | 4. Исправить расчетное распределение | 5. Повторить 1-4, пока погрешность не будет сведена к минимуму | 6. Минимальные погрешности лучше всего подходят
