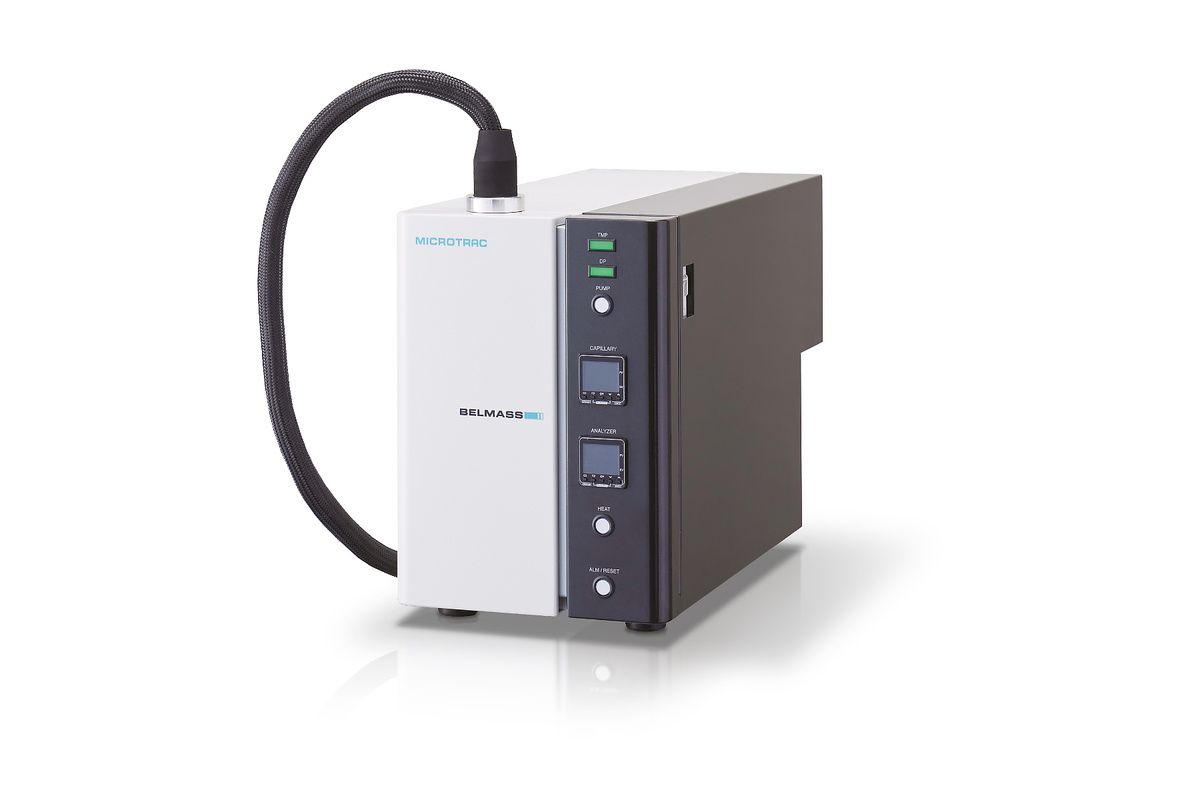

Квадрупольный Масс-Спектрометр BELMASS II

Запрос предложения
Скачать описание

Язык:

Для качественного и количественного анализа газов

Масс-спектрометрия (МС) - это аналитический метод определения молекулярных составляющих чистых или смешанных газов, паров, жидкостей и даже твердых веществ. Бомбардируя образец электронным пучком, ионы генерируются и разделяются в соответствии с их отношением массы к заряду. Полученный спектр масс представляет собой график интенсивности в зависимости от отношения массы к заряду.

BELMASS II - это квадрупольный масс-спектрометр (QMS), один из видов масс-анализатора, используемый в масс-спектрометрии. Как квадруполь, он состоит из четырех цилиндрических стержней, расположенных параллельно друг другу. Применяя к стержням колебательное электрическое поле, ионы разделяются на основе стабильности их траекторий в зависимости от их отношения массы к заряду (m/z). Электронный умножитель обнаруживает отклоненные ионы. BELMASS II можно комбинировать с различными инструментами. Особенно в сочетании с BELCAT II он может предоставить важную информацию о видах десорбированных газов из газово-паровых смесей и их кривых прорыва.

  • Настольный квадрупольный масс-спектрометр
  • Патрубок нагрева позволяет анализировать пары
  • Прибор со встроенной масс-спектрометрией и вакуумным насосом

 Квадрупольный Масс-Спектрометр BELMASS II

Обзор

Детектор массы признан наиболее эффективным детектором для качественного анализа. Однако трудно получить хороший количественный результат, поскольку он анализирует только небольшое количество газа. Выбрав наиболее подходящие материалы и компоненты, Microtrac успешно разработала "BELMASS II" с высокой количественной производительностью. Даже газообразный аммиак может быть проанализирован с помощью патрубка нагрева и сухого мембранного насоса.

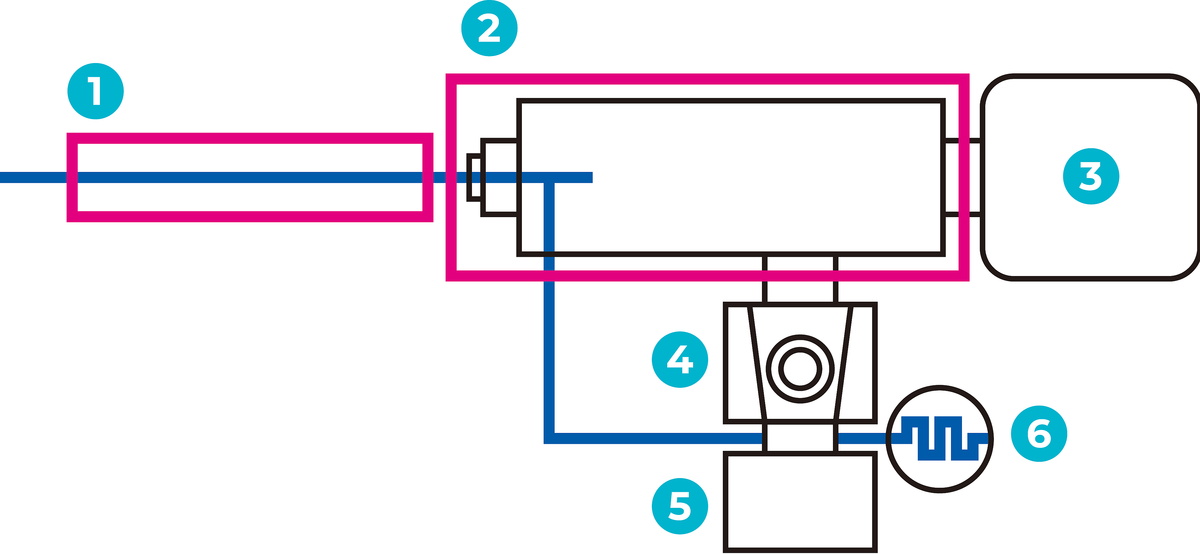

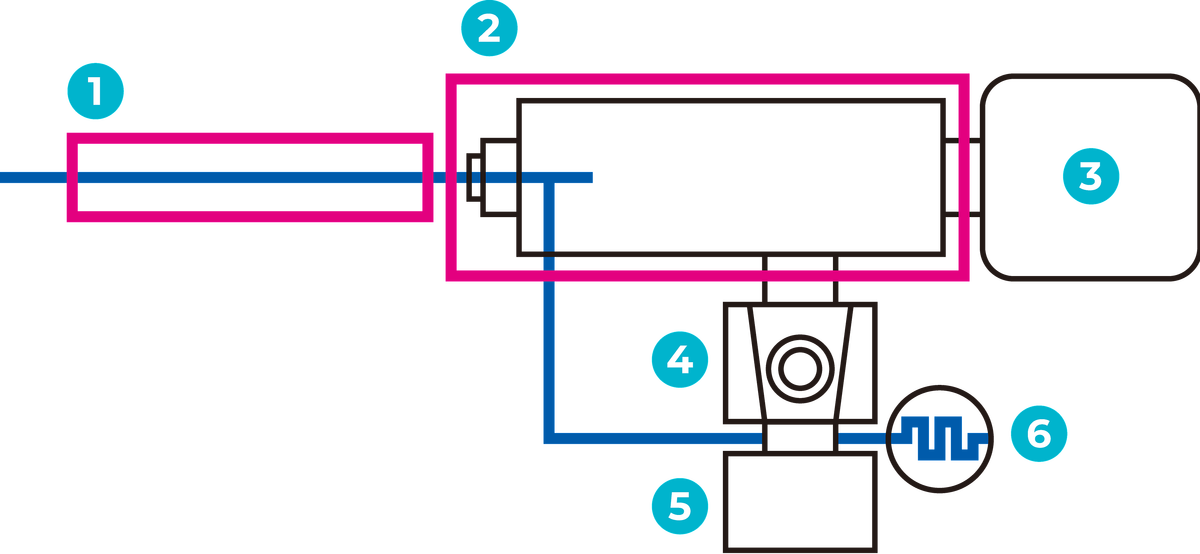

BELMASS II - Обзор



1. Детекторный зонд 2. Патрубок нагрева
3. Масс-анализатор 4. Турбомолекулярный насос
5. Мембранный насос6. Вакуумметр

Квадрупольный Масс-Спектрометр BELMASS II Программное обеспечение для измерения

С помощью измерительного программного обеспечения BELCAT II сила тока отдельных компонентов измеряется непрерывно, а начало и конец измерения можно установить в пределах определенного временного диапазона с помощью таймера. Для вертикальной оси доступны линейное, логарифмическое и автоматическое масштабирование. Чтобы сделать ваш рабочий процесс более гибким, внешние данные, такие как температура, могут быть импортированы через вход аналогового сигнала, а для детальной оценки каталитической реакции также возможно соединение с анализатором катализаторов серии BELCAT.

Выбранный мониторинг ионов

 Программное обеспечение для измерения -Выбранный мониторинг ионов
  • Можно выбрать до 16 массовых чисел, а ионный ток можно отслеживать с течением времени
  • Этот режим полезен, когда известны типы реакционных газов.

Мониторинг пика массы

 Программное обеспечение для измерения -Мониторинг пика массы
  • Монитор пика массы непрерывно сканирует установленный диапазон массовых чисел и отображает спектры.
  • Этот режим полезен, когда типы реакционных газов неизвестны.

Контроль состояния

 Программное обеспечение для измерения -Контроль состояния
  • Функция самодиагностики
  • Простота обслуживания

Квадрупольный Масс-Спектрометр BELMASS II Программное обеспечение для анализа

Полученный масс-спектр может быть проанализирован с помощью оригинального программного обеспечения для анализа Microtrac "Chemmaster II".

  • В этой программе можно обработать спектр и рассчитать площадь.
  • Полезные функции, такие как «коррекция фоновой линии», «фильтр пиковых шумов» и т. д., позволяют точно рассчитать количество хемосорбции.
  • «Коррекция распределения», сложная функция деконволюции пиков, может разделить измеренный спектр на несколько пиков, чтобы можно было определить количество активных центров, присутствующих на поверхности катализатора.
  • Спектр измерения импульса также может быть проанализирован

Количество хемосорбции, скорость диспергирования металла и другие свойства могут быть рассчитаны автоматически.

Расчет площади

Программное обеспечение для анализа - Расчет площади

Коррекция распределения

Программное обеспечение для анализа - Коррекция распределения

Пиковая деконволюция

Программное обеспечение для анализа - Пиковая деконволюция
 Примеры Измерений - BELMASS II + BELCAT II
BELMASS II и BELCAT II вместе взятые

Измерение TPR на CuO

 Примеры Измерений - Измерение TPR на CuO

Потребление водорода и отбор воды можно наблюдать одновременно.

Термическое разложение оксалата кальция

 Примеры Измерений - Термическое разложение оксалата кальция

Нагревая образец, можно обнаружить m/z=18,28,44.

Квадрупольный Масс-Спектрометр BELMASS II Типичные примеры применения

химикаты

химикаты

материалы аккумуляторов

материалы аккумуляторов

керамика

керамика

Молекулы газа ионизируются в ионизационной камере и мигрируют через квадрупольный масс-фильтр к детектору. Квадрупольный фильтр массы состоит из четырех параллельных стержней. Высокочастотное напряжение со смещенным постоянным напряжением подается между каждой противоположной парой стержней. Приложенное напряжение влияет на траекторию движения ионов. Только ионы с определенным соотношением m/z (отношение массы к заряду) достигают детектора при определенном соотношении напряжений. Другие ионы выбрасываются и сталкиваются со стержнями. Спектр масс получается путем наблюдения ионов, проходящих через квадрупольный фильтр масс, путем изменения напряжений на стержнях.

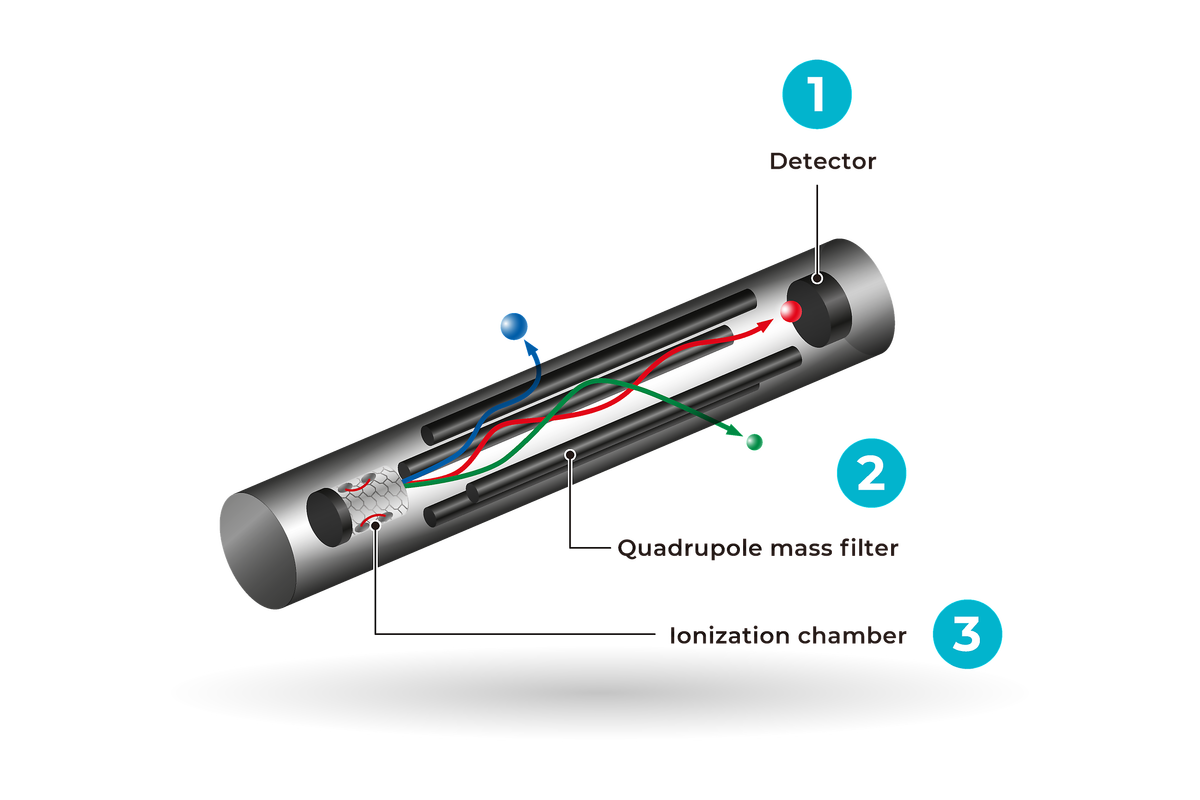

 Квадрупольный Масс-Спектрометр BELMASS II - Принцип работы
  1. Детектор 2. Квадрупольный масс-фильтр 3. Ионизационная камера

Содержание может быть изменено или исправлено
